Какво е меден лист PCB
Медният лист за печатни платки, известен още като ламинат с медно покритие или платка с медно покритие, е вид печатна платка (PCB), която включва слой мед, залепен към непроводим материал на субстрата. Този меден слой служи като проводящ път за електрически сигнали във веригата.
Свързан продукт
Търсите услуги за производство на печатни платки на Rogers? Вие сте попаднали на правилното място. Ние в Atlantic сме специализирани в предоставянето на първокласно производство на печатни платки, използвайки материали на Роджърс, известни с изключителната си производителност и надеждност при взискателни приложения.
Fr4 Производство на печатни платки
FR-4 е най-често използваният материал за твърди печатни платки. Може да имате нужда от FR-4 печатни платки, но може би не сте съвсем сигурни. Нека проучим кога FR-4 печатни платки са правилният избор, като ги сравним с керамични печатни платки и печатни платки с метална сърцевина (MCPCB).
Услугата за производство на алуминиеви печатни платки, известна още като печатни платки с метална сърцевина (MCPCB), е популярен избор за приложения, изискващи превъзходно разсейване на топлината и висока издръжливост. Тези платки са особено предпочитани в индустрии като LED осветление, преобразуватели на мощност, автомобилостроене и друга електроника с висока мощност.
Медните печатни платки са от съществено значение при производството на високопроизводителни печатни платки (PCB). Тези листове са известни със своята отлична електропроводимост, термично управление и надеждност, което ги прави предпочитан избор в различни високотехнологични приложения.
От прототипа до производството, Atlantic ви покрива за всички ваши нужди от гъвкави печатни платки и твърди и гъвкави печатни платки. Нашите обширни знания и опит в производството на гъвкави печатни платки ни дават конкурентно предимство в индустрията на печатни платки. Не изискваме минимални количества за поръчка и винаги обещаваме конкурентни цени и ненадминато обслужване на клиентите.
Предимства на медни печатни платки
Висока електропроводимост
Медта е отличен проводник на електричество, осигуряващ ефективно и надеждно предаване на сигнала през печатната платка.
Превъзходно управление на топлината
Високата топлопроводимост на медта позволява ефективно разсейване на топлината, намалявайки риска от прегряване и подобрявайки цялостния живот на електронните компоненти.
Издръжливост
Медните печатни платки са здрави и могат да издържат на значително механично натоварване, което ги прави подходящи за взискателни приложения.
Универсалност
Медните печатни платки могат да се използват в широк спектър от приложения, от потребителска електроника до промишлено оборудване.
Висока надеждност
Дебелата медна печатна платка използва ултрадебело медно фолио като проводящ слой, който има висока проводимост и ниско съпротивление, за да гарантира стабилността и надеждността на веригата.
Силна способност против смущения
Със силна способност за анти-електромагнитни смущения, той може ефективно да инхибира смущенията на електромагнитните вълни и да гарантира стабилността на веригата.
Висока механична якост
Благодарение на използването на ултрадебело медно фолио като проводящ слой, той има висока механична якост и може да издържи на по-голям натиск и удар.
Висока устойчивост на корозия
Има силна устойчивост на корозия и е в състояние да устои на ерозията на много химикали.
Бързо предаване на сигнала
Приемайки изключително дебело медно фолио като проводящ слой, той има ниско съпротивление и отлична проводимост и е в състояние да осигури високоскоростно предаване на сигнала.
Добър ефект на електромагнитно екраниране
Със силен електромагнитен екраниращ ефект, той може ефективно да намали смущенията на електромагнитните вълни.
Приложение на медни печатни платки
Потребителска електроника
Смартфони, таблети и други преносими устройства разчитат на медни печатни платки за своя компактен и ефективен дизайн.
Индустриално оборудване
Медните печатни платки се използват в машини и оборудване, които изискват висока надеждност и производителност.
Автомобилен
Автомобилната електроника, включително блоковете за управление на двигателя и информационно-развлекателните системи, използват медни печатни платки за тяхната издръжливост и отлична производителност.
Медицински изделия
Високопрецизното медицинско оборудване зависи от медни печатни платки за точна и надеждна работа.
Видове медни печатни платки
Единичен панел:Частите са концентрирани от едната страна, а проводниците са концентрирани от другата страна. Тъй като проводниците присъстват само от едната страна, има много ограничения при проектирането на веригата, така че ранните вериги използват предимно този тип платка.
Двустранни дъски:И двете страни са окабелени, а проводниците от двете страни са свързани чрез отвори. Двустранните платки са два пъти по-големи от едностранните платки и окабеляването може да се преплита, което ги прави подходящи за по-сложни вериги.
Многослоен:За да се увеличи площта на окабеляване, се използват повече едностранни или двустранни платки за окабеляване, които се залепват, като между всеки слой се поставя изолационен слой. Броят на слоевете в многослойна платка представлява броя на независимите слоеве на окабеляване, обикновено четен брой, и включва двата най-външни слоя.

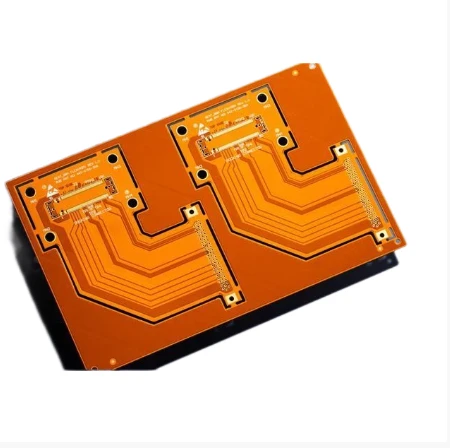

Гъвкава печатна платка (гъвкава печатна платка):Изработен от гъвкав субстрат, който може да се огъва, за да се улесни сглобяването на електрически компоненти. Широко използван в космическото пространство, военните, мобилните комуникации и други области.
Твърда печатна платка:Изработена от основа от хартия или стъклен плат, предварително импрегнирана с фенолна или епоксидна смола, ламинирана и втвърдена с ламинат с медно покритие от едната или от двете страни на повърхностния слой.
Твърд-Flex:Комбинира характеристиките на твърди и гъвкави дъски, за да осигури по-голяма гъвкавост и функционалност там, където е необходимо.
Параметри на изпълнение на медни листове за печатни платки
Топлинна производителност
Термичните характеристики на медните печатни платки се оценяват чрез време на термично напукване и тест за термичен стрес. Времето за термично напукване е параметър за оценка на термичното съпротивление на платките, докато тестът за термичен стрес симулира екстремните условия на процеса на запояване, като проверява дали платките са подложени на термични напрежения поради температурни промени, които могат да увредят структурните свойства на материал.
Огнеустойчивост
Ефективността на забавяне на горенето се оценява от стандарта за изпитване на запалимост UL94, който е разделен на три степени, V-0, V-1 и V-2, от които степен V-0 има най-високите показатели за забавяне на горенето.
Проводимост
Медните печатни платки имат отлична проводимост и са в състояние да поддържат високотоково и високочестотно предаване на сигнал, както и добра електрическа проводимост и ниски стойности на съпротивление.
Ефективност на разсейване на топлината
Високата топлопроводимост на медта позволява на дебелите медни печатни платки ефективно да отвеждат топлината от чувствителните към температура компоненти на печатните платки, поддържайки компонентите в добро състояние.
Механична якост
Дебелите медни печатни платки имат висока механична якост, което позволява инсталирането на повече проводящ материал в по-малко пространство и постигането на по-голяма механична якост на конекторите.
Материален състав на медни печатни платки
Субстратен слой:Това е основното тяло на PCB, обикновено използващо стъклени влакна като субстрат, което осигурява механичната здравина и стабилност на платката.
Слой от медно фолио:Субстратът е покрит със слой медно фолио, което действа като проводник за осигуряване на електрическата проводимост на платката. Дебелината на медното фолио обикновено е 1/3OZ, 1/2OZ, 1OZ и т.н. Различните дебелини на медното фолио се различават по проводимост и разсейване на топлината.
Медна облицовка:Медната облицовка се използва за подобряване на проводимостта и разсейването на топлината на платката, за да се избегне повреда на платката поради висока температура.
Слой за пробиване:При производството на печатни платки трябва да се пробият отвори, за да се образуват необходимите връзки на веригата.
Слой за печат:След пробиване, необходимите схеми на веригата се отпечатват върху печатната платка чрез печатна технология. В допълнение, съставът на печатната платка включва някои ключови свойства на материала като.
Tg стойност:Това е температурата на встъкляване, характеристика на полимерите, която влияе върху устойчивостта на топлина на плочата.
PP лист:Различните видове PP листове имат различни кухини в центъра, което се отразява на диелектричната константа на сигналната линия, докато преминава през нея.
RC%:Съдържанието на смола, т.е. тегловният процент на смолата в листа, влияе върху способността на смолата да запълва празнината между проводниците и дебелината на диелектричния слой след натискане на плочата.
RF:Дебит на смолата, който отразява течливостта на смолата и влияе върху дебелината на диелектричния слой след плочата.
YC%:Теглото на летливите компоненти, загубени след изсушаване на полувтвърден лист като процент от оригинала, което влияе върху качеството на диелектричния слой след плочата.
DK стойност и Df:Представлява съответно диелектричната константа и ъгъла на диелектричните загуби на материала, които влияят върху скоростта на разпространение на сигнала и загубата.
Производственият процес на медна печатна платка включва главно следните стъпки.
Оформление на печатни платки:Първо, фабриката за производство на печатни платки ще получи CAD файла от компанията за проектиране на печатни платки и ще го преобразува в единен формат като Extended Gerber RS-274X или Gerber X2. След това инженерите ще проверят дали оформлението на печатната платка е правилно или не. След това инженерът ще провери дали оформлението на печатната платка съответства на производствения процес и дали има дефекти и други проблеми.
Производство на основна платка:Почистете медните платки, ако има прах, това може да причини късо или прекъсване на веригата. Производството на сърцевини обикновено започва от централната сърцевина, непрекъснато подредена с меден филм и полувтвърден лист и след това фиксирана.
Прехвърляне на вътрешно оформление на PCB:Почистените покрити с мед дъски ще бъдат покрити със слой светлочувствителен филм на повърхността, чрез светлочувствителната машина с UV лампи върху медното фолио върху светлочувствителния филм, светлопрозрачен филм под светлочувствителния филм се втвърдява, светлочувствителният филм се втвърдява, светлопрозрачният филм под светлочувствителния филм се втвърдява. Светлопропускливият филм е втвърден, а светлонепропускливият филм не е втвърден. След като невтвърденият фотографски филм се почисти, невтвърденият фотографски филм се почиства с луга и след това нежеланото медно фолио се гравира със силна основа като NaOH и накрая втвърденият фотографски филм се откъсва, разкривайки желаната печатна платка оформление линия медно фолио.
Пробиване и проверка на основната дъска:Успех в производството на основна дъска, в основната дъска на отворите за подравняване, лесна за подравняване с други суровини. Основната платка и други слоеве на PCB, притиснати заедно, не могат да бъдат модифицирани, така че проверката е много важна, чрез машината автоматично се сравнява с чертежите на оформлението на PCB, за да се види дали има някаква грешка.
Ламиниране:Използване на адхезивните свойства на PP листа за свързване на слоевете кабели в едно цяло. Този процес трябва да вземе предвид симетрията, за да гарантира, че платката няма да се огъва поради неравномерно напрежение по време на ламиниране, което се отразява на производителността на печатната платка.
Сондиране:За създаване на проходни отвори между слоевете на печатната платка за постигане на целта за свързване на слоевете.
Химическо потапяне на мед:След пробиване на платката на печатната платка в медния потапящ цилиндър възниква окислително-възстановителна реакция, образуването на меден слой, дупките за метализиране, така че оригиналната повърхност на изолационния субстрат да се отложи върху медта, за да се постигне междуслойната електрическа свързаност Дупката е метализирана. Последващо покритие на плочата, така че медта в дупките да се удебели до 5-8um, за да се предотврати тънката мед в дупките в графичното покритие преди окисляването или микроецването и изтичането на субстрата.
Външен сух филм и външно графично покритие:Процесът за външния сух филм е същият като за вътрешния сух филм. След това външният слой на графичното покритие, дупката и медният слой на линията се покриват до определена дебелина (20-25um), за да отговарят на изискванията за дебелината на медта на окончателната печатна платка. И няма да се използва върху повърхността на дъската на медното гравиране, разкривайки полезните линейни графики.
Soldermask:Окончателното третиране на маска за запояване за завършване на производството на печатни платки.
