Какво е PCB алуминиева платка

PCB алуминиевата платка се отличава с отлична електрическа производителност, способност за разсейване на топлина, електромагнитно екраниране, висока диелектрична якост и устойчивост на огъване, широко прилагана в много индустрии като високомощно LED осветление, захранване, източник на задно осветяване на телевизори, автомобили, компютри, модул с променлива честота на климатик , космическа електроника, телекомуникации, медицински грижи, аудио и т.н. Дори когато става въпрос за камерата на мобилен телефон, която е най-често използваната, Алуминиевата печатна платка е съществена част от мобилния телефон. Като един тип печатни платки с метална сърцевина (MCPCB), алуминиевите печатни платки споделят доста прилики с печатните платки FR4 по отношение на производствения процес или техниката, като ецване на дебело медно фолио, защита срещу ецване на алуминиева повърхност, производство на алуминиеви платки и печат на маска за запояване и др. .

Свързан продукт

Fr4 Производство на печатни платки

FR-4 е най-често използваният материал за твърди печатни платки. Може да имате нужда от FR-4 печатни платки, но може би не сте съвсем сигурни. Нека проучим кога FR-4 печатни платки са правилният избор, като ги сравним с керамични печатни платки и печатни платки с метална сърцевина (MCPCB).

Меден PCB лист

Медните печатни платки са от съществено значение при производството на високопроизводителни печатни платки (PCB). Тези листове са известни със своята отлична електропроводимост, термично управление и надеждност, което ги прави предпочитан избор в различни високотехнологични приложения.

Платка на Роджърс

Търсите услуги за производство на печатни платки на Rogers? Вие сте попаднали на правилното място. Ние в Atlantic сме специализирани в предоставянето на първокласно производство на печатни платки, използвайки материали на Роджърс, известни с изключителната си производителност и надеждност при взискателни приложения.

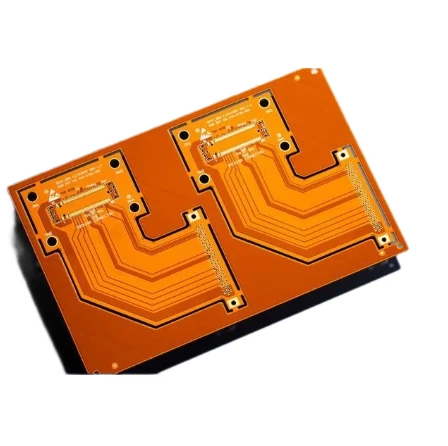

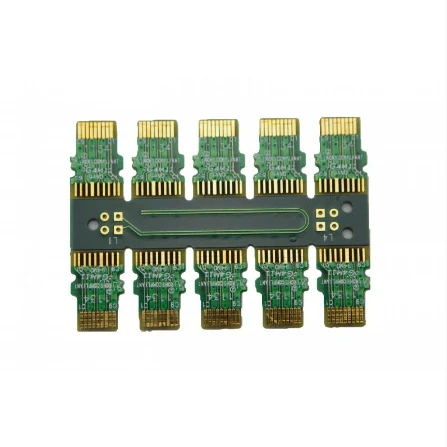

Дизайн Гъвкава печатна платка

От прототипа до производството, Atlantic ви покрива за всички ваши нужди от гъвкави печатни платки и твърди и гъвкави печатни платки. Нашите обширни знания и опит в производството на гъвкави печатни платки ни дават конкурентно предимство в индустрията на печатни платки. Не изискваме минимални количества за поръчка и винаги обещаваме конкурентни цени и ненадминато обслужване на клиентите.

Предимства на PCB алуминиева дъска

Екологично чист

Алуминият е нетоксичен и може да се рециклира. Производството му насърчава пестенето на енергия и е лесно за сглобяване. Освен това използването на алуминий като основен материал за печатни платки допринася за опазването на околната среда.

Отлично разсейване на топлината

Високите температури могат да причинят сериозни щети на електронните устройства. Следователно използването на материали, които улесняват разсейването на топлината, е правилният избор. Алуминият ефективно пренася топлината от генериращите топлина компоненти или важни части, минимизирайки всяко потенциално вредно въздействие върху печатната платка.

Издръжливост

Алуминият осигурява здравина, здравина и издръжливост, които не могат да предложат субстратите от керамични или стъклени влакна. Алуминият е твърд материал, който намалява риска от случайни повреди по време на производство, боравене и ежедневна употреба.

Лек

Алуминият повишава здравината и устойчивостта на продуктите, без да добавя значително допълнително тегло.

Ниска цена

Алуминият е метал, който може да се намери в различни климатични условия, така че е лесен за добив и рафиниране. Следователно разходите за това са значително по-ниски от другите метали. От своя страна това означава, че производството на продукти с тези метали също е по-евтино.

Структурни характеристики на PCB алуминиева дъска

Меден слой на веригата

Слоят на медната верига (обикновено използвайки електролитно медно фолио) е гравиран, за да формира печатната схема, която се използва за сглобяване на компоненти и връзки. В сравнение с традиционните FR4, алуминиевите печатни платки могат да пренасят по-високи токове за същата дебелина и ширина на линията.

Диелектричен изолационен слой

Диелектричният изолационен слой е основна технология на алуминиевите печатни платки, основно обслужваща целите на свързване, изолация и топлопроводимост. По-добрата топлопроводимост на изолационния слой помага за разсейването на топлината, генерирана от компонентите. По-ниските работни температури на устройствата увеличават натоварването на мощността, намаляват силата на звука, удължават живота и увеличават мощността.

Метален субстрат

Изборът на метал за изолирания метален субстрат зависи от различни фактори като коефициент на топлинно разширение, топлопроводимост, якост, твърдост, тегло, състояние на повърхността и цена на металния субстрат.

Тип структура на PCB алуминиева платка

01/

Еднослойна алуминиева печатна платка с еднокомпонентна монтажна страна
Еднослойна алуминиева печатна платка с еднокомпонентна монтажна страна има най-простата структура и също така е най-лесна за производство. Веригата е директно гравирана върху медния слой на алуминиевата ламинирана плоскост.
Топлината се прехвърля от компонентите към медния слой, към полипропиленовия слой и след това към алуминиевия слой.

02/

Двуслойна алуминиева платка с еднокомпонентна монтажна страна
Двуслойна алуминиева печатна платка с еднокомпонентна монтажна страна има два медни слоя и PP слоя.
Топлината се прехвърля от компонентите към първия меден слой, към първия PP слой, към втория меден слой, към втория PP слой и след това към алуминиевия слой.

03/

Двуслойна алуминиева печатна платка със страни за монтаж на двойни компоненти
Когато едностранните печатни платки не могат да поемат всички вериги, алуминиевите печатни платки могат да бъдат проектирани като двустранни. Структурата на двуслойна алуминиева печатна платка със страни за монтаж на двойни компоненти е подобна на тази на двуслойна печатна платка FR4 със страни за монтаж на двойни компоненти. Пространството между PTH и алуминиевата основа обаче е запълнено със смола. Топлината се предава от компонентите към медния слой, след това към PP слоя и накрая към алуминиевия слой.

04/

Четирислойна алуминиева печатна платка с двойни страни за монтаж на компоненти
Четирислойна алуминиева плоскост има два медни слоя и PP слоя.
Топлината се предава от компонентите към външния меден слой, след това към първия PP слой, по-нататък към втория меден слой, след това към втория PP слой и накрая към алуминиевия слой. Следователно, топлопроводимостта на четирислойна печатна платка е по-ниска от тази на еднослойна печатна платка и двуслойна алуминиева печатна платка със страни за монтаж на двойни компоненти.

Приложения на PCB алуминиева дъска

• Аудио оборудване:Входен усилвател, изходен усилвател, балансиран усилвател, аудио усилвател, предусилвател, усилвател на мощност.
• Захранване:Превключващ регулатор, DC/AC преобразувател, SW регулатор и др.
• Комуникационни електронни устройства:Високочестотен усилвател, филтриращо устройство, предавателна верига.
• Оборудване за автоматизация на офиси:Шофьор на мотор и др.
• Автомобили:Електронен регулатор, система за запалване, контролер на мощността и др.
• Компютри:CPU платка, флопи устройство, захранвания и др.
• Силови модули:Инвертор, твърдотелно реле, токоизправител.
• Лампи и осветление:С популяризирането на енергоспестяващи лампи, различни цветни LED енергоспестяващи лампи са силно приветствани на пазара, а алуминиевите печатни платки, използвани в LED лампи, се използват широко.

Изпълнение на PCB алуминиева платка

Топлинно разсейване
Обичайните PCB субстрати, като FR4, CEM3, са лоши проводници на топлина. Ако топлината на електронното оборудване не може да се разпредели във времето, това ще доведе до повреда при висока температура на електронните компоненти. Алуминиевите субстрати могат да решат този проблем с разсейването на топлината.

Топлинно разширение
ПХБ с алуминиева подложка може ефективно да реши проблема с топлинното разсейване, така че проблемът с топлинното разширение и свиване на компонентите на печатни платки с различни вещества може да бъде облекчен, което подобрява издръжливостта и надеждността на цялата машина и електронно оборудване. По-специално, алуминиевият субстрат може да реши проблемите с термичното разширение и свиване на SMT (технология за повърхностен монтаж).

Стабилност на размерите
Печатната платка с алуминиева основа има очевидно по-висока стабилност от изолационния материал на печатната платка. При нагряване от 3 0 градуса C до 140 ~ 150 градуса C, промяната на размерите на алуминиевия субстрат е само 2,5 ~ 3,0%.

Друго изпълнение
Печатната платка с алуминиева подложка има екраниращ ефект и може да бъде алтернатива на крехката керамична подложка. Алуминиевият субстрат също помага за подобряване на устойчивостта на топлина и физическите свойства и намалява производствените разходи и труда.

Структура на PCB алуминиева платка

Алуминиевите PCB са базирани на алуминий CCL (CCL е вид основен материал на PCB). Алуминиевите PCB всъщност са доста подобни на FR4 PCB. Основната структура на алуминиевите печатни платки е четирислойна. Състои се от слой медно фолио, диелектричен слой, алуминиев основен слой и алуминиева основна мембрана.

Слой от медно фолио

Използваният меден слой е относително по-дебел от нормалните CCL (1oz-10oz). По-дебел слой мед означава по-голям капацитет на ток.

Диелектричен слой

Диелектричният слой е топлопроводим слой и е с дебелина около 50 μm до 200 μm. Той има ниско термично съпротивление и е подходящ за неговото приложение.

Алуминиева основа

Третият слой е алуминиевата основа, която се състои от алуминиев субстрат. Има висока топлопроводимост.

Алуминиев основен мембранен слой

Алуминиевата основна мембрана е селективна. Има защитна роля, като предпазва алуминиевата повърхност от остъргване и нежелано ецване. Тя е от два вида, т.е. по-ниска от 120 градуса или около 250 градуса (против висока температура).

Трудности при производството на PCB алуминиева платка и решения

Без значение еднослойни, двуслойни или многослойни алуминиеви печатни платки или MCPCB, те споделят много прилики по отношение на производствения процес на FR4 печатни платки. Независимо от това, алуминиевите печатни платки, като вид усъвършенствани печатни платки, все още се отличават със специални аспекти на производствения процес, изискващи стриктно и ефективно управление и контрол.

Гравиране на дебело медно фолио

Алуминиевите печатни платки обикновено се прилагат в захранващи устройства с висока плътност на мощността, така че медното фолио е относително дебело. Когато медното фолио е с дебелина 3oz или повече, ецването на медно фолио изисква компенсация на ширината на следата. В противен случай ширината на следата ще бъде извън толеранса след ецване. Следователно, за да се гарантира оптимална ширина/разстояние на следите и управление на импеданса, които са в състояние да отговорят на проектните изисквания, следната работа трябва да бъде завършена предварително.
а. Компенсацията на ширината на трасето трябва да бъде проектирана по подходящ начин.
b. Ефектът от производството на следи върху ширината/разстоянието на следите трябва да бъде елиминиран.
c. Факторите на ецване и параметрите на агента трябва да бъдат строго контролирани.

Печат на маска за запояване

Отпечатването на маска за запояване се счита за трудност при производството на алуминиеви печатни платки поради ефекта на дебелото медно фолио. Ако дебелината на медната следа е изключителна след ецване на изображението, ще се генерира голяма разлика между повърхността на следата и основната платка и маската за запояване ще стане трудна. За да се осигури плавен печат на маска за запояване, трябва да се спазват следните принципи:
а. Маслото за маска за спойка трябва да бъде избрано с висококачествено изпълнение.
b. Използва се двукратен печат на маска за запояване.
c. Когато е необходимо, се разчита на метода на производство на първо запълване със смола и второ на спояваща маска.

Механично производство

Механичното производство на алуминиеви печатни платки включва механично пробиване, фрезоване и формоване, както и v-образно нарязване и изпъкналост има тенденция да остават на вътрешните отвори, което ще намали електрическата якост. Следователно, за да се осигури висококачествено механично производство, трябва да се спазват следните принципи:
а. Електрическа фреза и професионална фреза трябва да се вземат за производство в малък обем.
b. Техниката за контрол и моделът трябва да бъдат забелязани в процеса на формоване на матрицата.
c. Параметрите на пробиване трябва да бъдат подходящо регулирани върху дебели медни алуминиеви печатни платки, за да се предотврати генерирането на грапавини.

За какво се използват PCB алуминиеви платки?

Поради тяхната дълготрайност, лека конструкция и рентабилни цени, алуминиевите печатни платки се използват в асортимент от продукти, които изискват дългосрочна ефективност. Обикновено тези продукти включват осветителни елементи, които изискват високи нива на топлина, за да бъдат отведени далеч от компонента.
Алуминиевите PCB често се срещат в:
• Осветителни компоненти:LED светлините често използват алуминиеви печатни платки поради високото им ниво на топлопроводимост.
• Аудио оборудване:Алуминиевите печатни платки се използват в различни усилватели.
• Компютърни компоненти:Компютърни елементи като флопи дискове и захранващи елементи често използват алуминиеви печатни платки.
• Захранване и превключватели:Елементи като AC-DC адаптери, радиатори и изолатори включват алуминиеви печатни платки за минимизиране на генерираната топлина.

Как се произвеждат PCB алуминиеви платки?

Нерязане:Суровината в големи размери се нарязва на специфичните размери, необходими за производството. Целта на тази стъпка е да се подготви за последваща обработка.

Сондиране:Пробиване на отвори в алуминиевата основа според проектните изисквания.

Фотолитография със сух филм:Дизайнът се пренася върху алуминиевия субстрат чрез фотолитография.

Инспекция:Проверете дали шаблонът върху алуминиевата основа отговаря на изискванията за проектиране.

Офорт:Отстраняване на мед, незащитена от фоторезист, за формиране на желания модел на веригата.

Офорт:Проверете отново дали гравираната верига отговаря на спецификациите.

Зелено масло:Нанесете защитен лак, за да защитите веригата и да подобрите изолационните свойства.

характер:Информация за маркиране върху алуминиевата основа.

Зелено отметка:Проверява качеството и равномерността на зеленото маслено покритие.

Тенекиен спрей:Напръскайте слой калай върху повърхността на дъската, за да подобрите способността за запояване и устойчивостта на корозия.

Обработка на алуминиев субстрат:Третирайте повърхността на алуминиевия субстрат, за да подобрите неговите физични и химични свойства.

щанцоване:Нарязване на алуминиевия субстрат, както е необходимо, за оформяне на крайната форма на продукта.

Окончателна проверка:Окончателна проверка на качеството на готовия продукт.

Опаковка и доставка:Опаковайте квалифицираните продукти и ги подгответе за изпращане до клиентите.

Нашата фабрика

Vietnam Atlantic Industrial Co., Ltd. е компания, която интегрира научноизследователска и развойна дейност, проектиране, производство, обработка и продажби. Нашата компания разполага със силен екип за научноизследователска и развойна дейност и управление на производството, оборудван с усъвършенствани производствени машини и високо прецизни инструменти за тестване. Ние спечелихме признание и доверие в индустрията, като постоянно доставяме безопасни, надеждни и най-висококачествени продукти на нашите клиенти.

Нашата компания притежава своя фабрика за хардуер, фабрика за електроника, фабрика за мехатроника и фабрика за нова енергия. Освен това имаме специален професионален екип, фокусиран върху решаването на различни предизвикателства. Ние се ангажираме да предоставяме услуги от край до край на нашите клиенти, предлагайки широка гама от продукти и решения.

Компанията оперира със серия от продукти, включително автомобилни компоненти, 3C (компютър, комуникация, потребителска електроника) продуктови корпуси, кутии за комуникационно оборудване, LED продукти, кутии за оборудване, продукти за интелигентен дом и машинно обработени продукти.

ЧЗВ

В: Какво е PCB алуминиева дъска?

A: PCB алуминиевата дъска, известна още като алуминиева основа, е композитен материал, съставен от слой на веригата (медно фолио), изолационен слой и метален основен слой (алуминиева плоча). Той има добро разсейване на топлината и механична якост и е подходящ за проектиране на вериги, които изискват ефективно разсейване на топлината.

В: Кои са основните материали на алуминиевата платка за печатни платки?

О: Алуминиевата платка на PCB се състои главно от алуминиева плоча, изолационен слой и медно фолио. Изолационният слой обикновено използва материали с висока топлопроводимост и висока изолационна производителност, като например лист за свързване на епоксидна стъклена тъкан.

Въпрос: Какви са предимствата на PCB алуминиевата платка пред традиционната FR{0}} платка?

О: Алуминиевата платка на PCB има по-висока ефективност на разсейване на топлината, по-добра механична якост и издръжливост и по-нисък коефициент на топлинно разширение. Тези предимства го правят по-изгоден при работа с високомощни вериги и приложения, които изискват ефективно разсейване на топлината.

В: Как алуминиевата платка на PCB разсейва топлината?

A: Алуминиевата платка на PCB бързо отвежда топлината, генерирана от слоя на веригата, към външната среда през своя метален основен слой (алуминиева плоча), като по този начин се постига ефективно разсейване на топлината. Високата топлопроводимост на изолационния слой допълнително подобрява ефекта на разсейване на топлината.

Въпрос: За какви области са подходящи алуминиевите платки за печатни платки?

A: PCB алуминиевите платки се използват широко в запалването на автомобили и мотоциклети, захранвания, транзистори, LED светлини, аудио оборудване, слънчеви субстратни батерии и други области, особено в ситуации, когато се изисква ефективно разсейване на топлината и висок ток.

В: Каква е ролята на изолационния слой на алуминиевите плоскости на печатни платки?

О: Изолационният слой играе ролята на свързване, изолация и топлопроводимост в алуминиевите платки на печатни платки. Той осигурява електрическа изолация между слоя на веригата и основния метален слой, като същевременно насърчава ефективната топлопроводимост.

В: Какъв е коефициентът на топлинно разширение на алуминиевите платки на печатни платки?

О: Коефициентът на топлинно разширение на алуминиевите платки на PCB зависи от конкретния материал и производствения процес, но обикновено е по-малък от този на традиционните FR{0}} платки и по-близък до коефициента на топлинно разширение на медното фолио, което е благоприятно за осигуряване на качество и надеждност на печатни платки.

В: Как алуминиевите платки на печатни платки предотвратяват електромагнитни смущения?

О: Алуминиевите платки на печатни платки могат да се използват като екраниращи плочи за екраниране на излъчването и смущенията на електромагнитните вълни през техния метален основен слой, предпазвайки веригата от влиянието на външната електромагнитна среда.

В: Каква е стойността на издържаното напрежение на алуминиевите платки на печатни платки?

A: Стойността на издържаното напрежение на алуминиевите платки на PCB зависи от дебелината и материала на изолационния слой. Най-общо казано, издържаното напрежение е около 500 V, но специфичната стойност трябва да се определи в съответствие с действителния продукт и стандартите за изпитване.

В: Какви са производствените процеси на алуминиеви платки за печатни платки?

A: Производственият процес на PCB алуминиеви плоскости включва множество стъпки като ламиниране, ецване, пробиване и галванопластика. Тези стъпки заедно гарантират високо качество и висока производителност на алуминиевата основа.

В: Алуминиевата платка с печатни платки отговаря ли на изискванията за опазване на околната среда RoHS?

A: Да, PCB алуминиевите плоскости обикновено се произвеждат с помощта на материали и процеси, които отговарят на изискванията за опазване на околната среда RoHS, за да се гарантира опазването на околната среда и устойчивостта на продукта.

В: Как се формира медното фолио върху алуминиевата платка на печатни платки?

О: Медното фолио обикновено се формира върху изолационния слой чрез процеси като електролиза или каландриране. Използва се като част от слоя на веригата за реализиране на сглобяването и свързването на устройства.

В: Какви често срещани проблеми ще срещнат алуминиевите платки с печатни платки по време на употреба?

A: PCB алуминиевите платки могат да срещнат проблеми като лошо разсейване на топлината, електромагнитни смущения и механични повреди по време на употреба. Тези проблеми трябва да бъдат избегнати или решени чрез разумен дизайн и производствени процеси.

В: Как да подобрим ефективността на разсейване на топлината на алуминиевите платки на печатни платки?

О: Подобряването на ефективността на разсейване на топлината на алуминиевите платки на печатни платки може да се постигне чрез оптимизиране на топлопроводимостта на изолационния слой, увеличаване на дебелината на основния метален слой и приемане на по-ефективна структура за разсейване на топлината.

Въпрос: На какво трябва да се обърне внимание по време на процеса на заваряване на алуминиеви платки с печатни платки?

О: При заваряване на алуминиеви платки с печатни платки е необходимо да се контролира температурата и времето на заваряване, за да се избегне повреда на изолационния слой. В същото време е необходимо също така да се изберат подходящи материали и процеси за заваряване, за да се гарантира качеството на заваряване.

В: Цената на алуминиевите платки с печатни платки по-висока ли е от тази на традиционните FR{0}} плочи?

О: Тъй като алуминиевите платки с печатни платки използват по-модерни материали и производствени процеси, техните цени обикновено са по-високи от традиционните FR{0}} плочи. Въпреки това, предвид отличната им производителност и широк спектър от приложения, тази ценова разлика е приемлива.

В: Алуминиевата платка на PCB поддържа ли SMT процес?

A: Да, PCB алуминиева платка напълно поддържа SMT (технология за повърхностен монтаж) процес. Той може точно да монтира различни електронни компоненти на слоя на веригата чрез SMT процес, за да реализира автоматизираното производство и сглобяване на вериги.

В: Как да изберем дебелината на алуминиевата плоскост на печатни платки?

A: Изборът на дебелина на PCB алуминиева дъска зависи от специфичните нужди на приложението и изискванията за дизайн. Най-общо казано, по-дебелите алуминиеви субстрати имат по-добро разсейване на топлината и механична якост, но също така увеличават цената и теглото. Следователно при избора е необходимо да се вземат предвид различни фактори.

В: Как да се грижим и поддържаме алуминиевите платки на печатни платки по време на употреба?

О: По време на употреба алуминиевите платки на печатни платки трябва да се поддържат чисти и сухи, за да се избегнат механични повреди и химическа корозия. В същото време е необходимо също така редовно да проверявате връзката и разсейването на топлината на веригата, за да осигурите стабилна работа на веригата.

В: Кога да използвате алуминиеви платки за печатни платки?

О: Като цяло печатните платки с алуминиева сърцевина са подходящи за приложения с високи изисквания за разсейване на топлината. Неговите характеристики му позволяват да постигне по-висока мощност и по-висока плътност в сравнение със стандартните печатни платки. Създателите с по-ниски бюджети или специални приложения обаче могат да се възползват повече от печатни платки с неметални субстрати.
